Product Features
• 该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀
• 采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点
• 球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在食品、药业、日化、精细化、生化、化工、粮油、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制
-
Applicable Standards
标准规范
• 驱动方式：气动、可配驱动电动
• 公称通径：DN15-DN200
• 公称压力：1.6MPa，可以定制2.5MPa
• 适用温度：国产PTFE -10~100℃、进口PTFE -10~150℃
• 适用介质：气体、水、油
• 可选附件：限位开关、定位器、电磁阀、过滤调压阀、手轮
• 连接标准：机械部标准JB/T 86-2015工业法兰
• 阀体材质：铸钢、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)
-

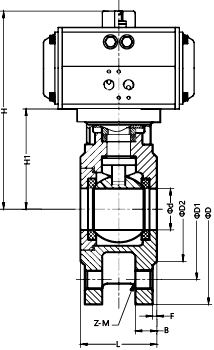

Structural Configuration
-
Special Specifications
特殊选项
• 防爆型：防爆等级：Exd II CT5
• 调节型：输入4~20mA、0~5V.DC、0~10V.DC等信号，实现阀门调节功能
• 手动功能：电动执行器配有手动装置，开阀、关阀功能
-
Main Performance Parameters
| 规格 | d | D | D1 | D2 | L | B | F | Z-M | H1 | H |
| DN | NPS |
| 15 | 1/2" | 15 | 95 | 65 | 45 | 35 | 11 | 2 | 4-M12 | 49 | 141 |
| 20 | 3/4" | 20 | 105 | 75 | 55 | 38 | 12 | 2 | 4-M12 | 53 | 145 |
| 25 | 1" | 25 | 115 | 85 | 64 | 45 | 13 | 2 | 4-M12 | 61 | 168 |
| 32 | 1-1/4" | 32 | 130 | 100 | 77 | 53 | 14 | 2 | 4-M16 | 71 | 191 |
| 40 | 1-1/2" | 40 | 145 | 110 | 85 | 61 | 16 | 2 | 4-M16 | 83 | 212 |
| 50 | 2" | 50 | 155 | 125 | 99 | 80 | 17 | 2 | 4-M16 | 90 | 227 |
| 65 | 2-1/2" | 65 | 180 | 145 | 123 | 95 | 18 | 2 | 4-M16 | 108 | 261 |
| 80 | 3" | 80 | 195 | 160 | 137 | 118 | 18 | 2 | 8-M16 | 120 | 295 |
| 100 | 4" | 100 | 210 | 180 | 160 | 140 | 20 | 2 | 8-M16 | 121 | 313 |
| 125 | 5” | 125 | 245 | 210 | 185 | 195 | 22 | 3 | 8-M16 |
|
|
| 150 | 6” | 150 | 280 | 240 | 210 | 225 | 22 | 3 | 8-M20 |
|
|
| 200 | 8” | 200 | 335 | 295 | 265 | 275 | 22 | 3 | 8-M20 |
|
|
