电动法兰式硬密封蝶阀（LQ型）

电动硬密封法兰蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和截断流体使用。

产品详情

流体掌控间，众源展非凡

产品特点
结构型式
主要性能指标

产品特点

• 本阀采用三偏心结构，阀座与阀板几乎无磨损，具有越关越紧的密封功能
• 密封圈选用不锈钢制作，具有金属密封和弹性密封的双重优点，无论在低压和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点
• 蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
• 本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装

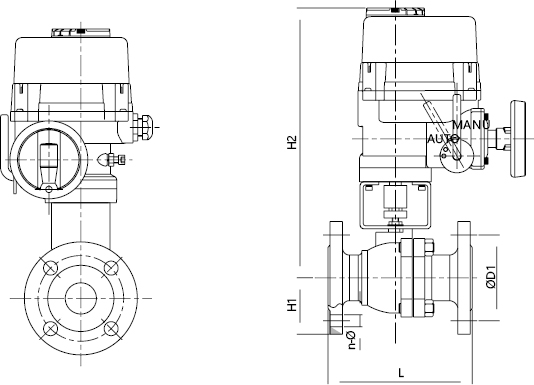

结构型式

主要性能指标

规格Size		配置	ΦD1		ΦD1		H2	H1	L	n-Φ
mm	in	配置	1.0MPa	1.6MPa	1.0MPa	1.6MPa	H2	H1	L	1.0MPa	1.6MPa
40	1 3/4"	LQ1-10	110		150		443	90	108	4-Φ18
50	2"		125		165		443	90	108	4-Φ18
65	2.5"		145		185		487	105	112	4-Φ18
80	3"	LQ2-16	160		200		523	120	114	4-Φ18	4-Φ18
100	4"	LQ2-20	180		220		533	130	12	8-Φ18
125	5"	LQ2-24	210		250		583	164	140	8-Φ18
150	6"	LQ3-35	240		285		671	175	140	8-Φ23
200	8"	LQ3-50	295		340		757	200	152	8-Φ22	12-Φ22
250	10"	LQ4-110	350	155	395	405	817	243	165	12-Φ22	12-Φ26
300	12"	LQ4JS-200	400	410	445	460	967	250	178	12-Φ22	12-Φ26
350	14"	LQ4JS-250	460	470	505	520	1032	280	190	16-Φ22	16-Φ26
400	16"	LQ4JS-400	515	525	565	580	1209	305	216	16-Φ26	16-Φ30
450	18"	LQ4JS-400	565	585	615	640	1274	350	222	20-Φ26	20-Φ30
500	20"	LQ4JS-600	620	650	670	715	1299	380	229	20-Φ26	20-Φ33
600	24"	LQ4JS-600	725	770	780	840	1314	445	267	20-Φ30	20-Φ36
